关于比较器电路

比较器电路比较两个电压信号并确定哪个更大。该比较的结果由输出电压表示:如果运算放大器的输出在正方向饱和，则同相输入(+)是比反相输入(-)更大或更正的电压，所有电压相对于地测量。如果运算放大器的电压接近负电源电压(本例中为0伏或地电位)，则意味着反相输入(-)比同相输入(+)施加的电压更大。

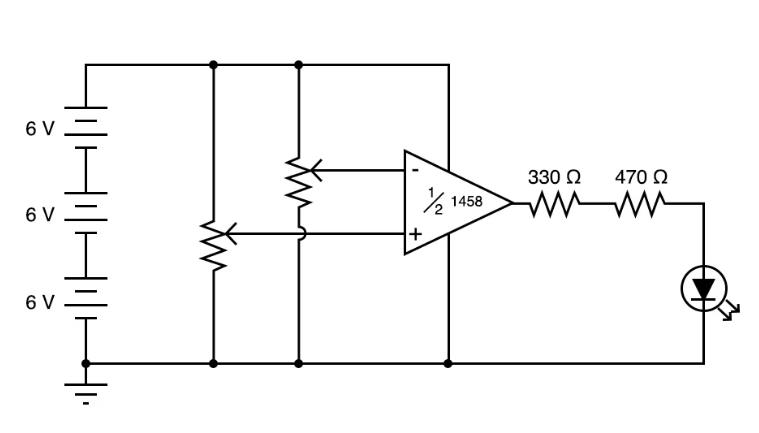

通过比较器电路的实验，这种行为比阅读某人对它的口头描述更容易理解。在本实验中，两个电位计提供可变电压供运算放大器比较。运算放大器的输出状态由发光二极管直观显示。通过调节两个电位计和观察发光二极管，人们可以很容易地理解比较器电路的功能。

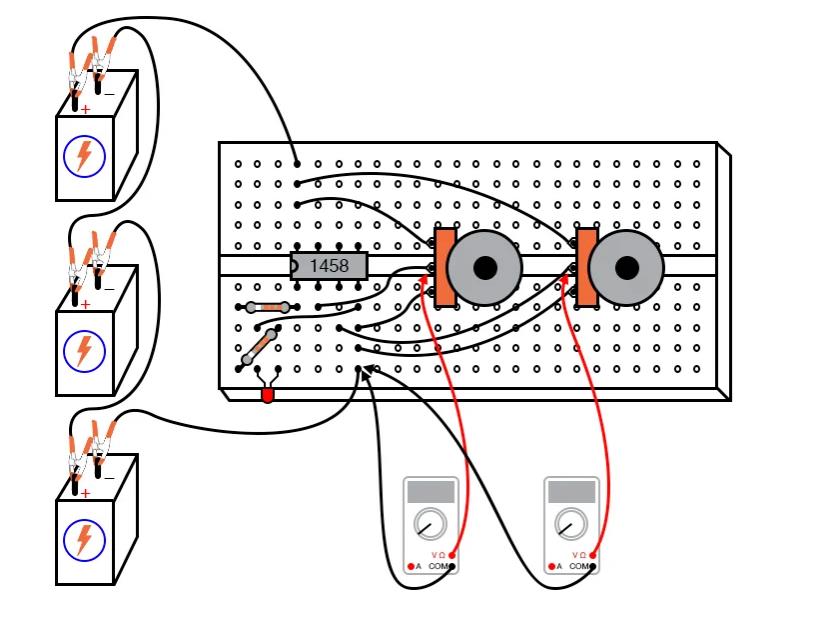

为了更好地了解该电路的操作，您可能需要将一对电压表连接到运算放大器输入端(两个电压表都以地为参考)，以便两个输入电压可以在数字上相互比较，这些电压表指示与发光二极管状态进行比较:

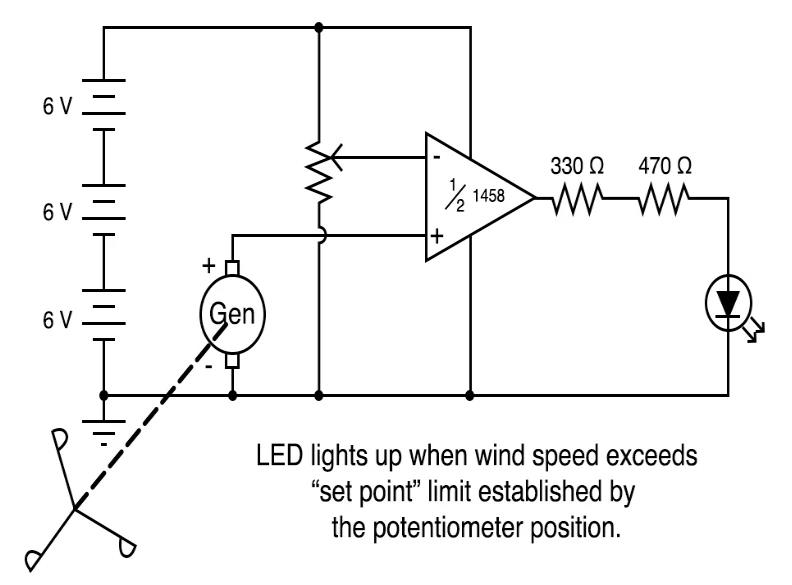

比较器电路广泛用于比较物理测量值，前提是这些物理变量可以转换成电压信号。例如，如果一个小型发电机连接到风速计轮上，产生与风速成比例的电压，那么风速信号可以与“设定点”电压进行比较，并由运算放大器进行比较，以驱动高风速警报:
